portabici

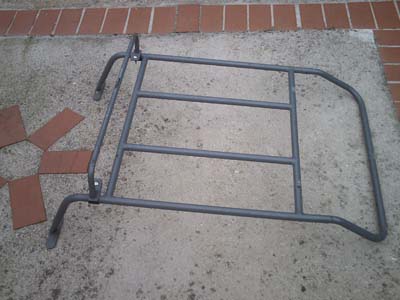

quando ho preso il Joker c'era anche questo portabici...ma credo manchino delle parti..lo volevo risistemare...ma avrei bisogno di una foto per capire cosa manca e come risistemarlo... :

Questa immagine è nascosta per gli ospiti.
Effettua il login o registrati per vederlo.

Ciao Sinapsi,
così sui due piedi sembra un Paulchen..
Ti mancano i 4 attacchi alla carrozzeria ed il "letto" snodato con le rotaie sul quale posare le ruote delle bici.
I 4 agganci sono i più difficili da realizzare in proprio: quelli in alto (2) sono dei piatti in inox verniciato sagomati in modo da "appendersi" da un lato ai bordi del portellone ed accogliere all'estremità opposta le due piattine che sono saldate in testa ai tubi curvi del tuo "pezzo"; sul tubo inferiore del tuo portabici doverebbero esserci due fori passanti (ci sono?). Questi servono per fissare altre due staffe fatte in modo diverso, che si agganciano al bordo inferiore del portellone stesso...ma mi sto perdendo: ora vedo se ho qualche foto chiarificatrice; sul sito ( www.paulchensystem.de ) purtroppo non ci sono foto del T3, ma ti puoi fare un'idea; non so se vendono pezzi separati, soprattutto così "datati"..

Ciao

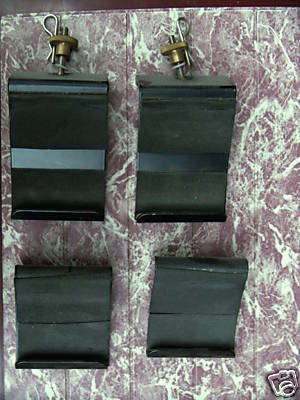

Foto 1:queste sono le 4 staffe.
Quelle con i perni e il bussolotto ottonato vanno sotto, le altre sopra.
I perni filettati si infilano nei due fori passanti che dovresti avere sul pezzo in tuo possesso
Il bordino ripiegato presente su entrambe si aggrappa ai bordi del portellone: la foto rappresenta la faccia a contatto del portellone: noti come ci sia un fazzoletto adesivo di schiuma tipo neoprene per non graffiare la vernice.
Proviamo a spiegare:
1. agganci le due staffe superiori al bordo superiore del portellone, centrandole e distanziandole di misura pari all'interasse tra i due tubi del portabici;
2. Appendi il portabici alle staffe
3. Predi le due staffe inferiori: sviti il bussolotto ma tieni in posizione il perno; accosti la staffa al portellone in modo che il labbro della staffa prenda sul bordo del port.; infili il perno filettato nel foro passante del portabici e serri tutto con il bussolotto ottonato (x2)
Più avviti i due bussolotti, più l'assieme "morde" il portellone; in ultimo infili le due spine nei bussolotti per evitare che si allentino.

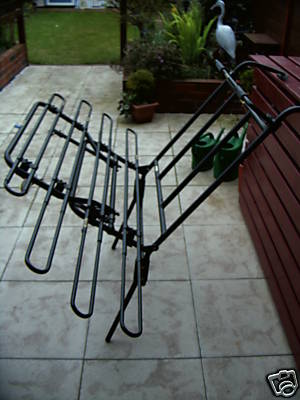

La seconda è un 'immagine di assieme di come dovrebbe essere: in foto vedi sia il primo supporto ripiegabile (con 3 slitte portabici) sia l'estensione che era optional per una quarta slitta.
tutto trovato su Ebay, chiave di ricerca "paulchen vw T3" trovi altre immagini per capire...

ciao

Questa immagine è nascosta per gli ospiti.
Effettua il login o registrati per vederlo.

Questa immagine è nascosta per gli ospiti.
Effettua il login o registrati per vederlo.

grazie!!! si ci sono i due fori passanti... ora mi e' piu' chiaro..

:roftl: la foto forse più chiara di tutte fa bella mostra di sè sulla pagina di apertura di codesto sito...

ops..!!! vero la foto in home e' chiara !!! :smile:

Sinapsi ha scritto: ops..!!! vero la foto in home e' chiara !!! :smile:

ops...! è il mio!

Il mio mostruoso paulchen è ora completamente restaurato da ruggine, con abbondante olio di gomito per riportare il ferro a nudo.
Dopo 4 mani di antiruggine, ora credo che lo vernicerò di nero opaco.
Ho anche in mente una modifica: due "corna" saldate nella parte alta per sorreggere un cassone porta attrezzature da subbbb.
Tanto il Paulchen regge una montagna: io lo uso come scaletta per pulire il tetto e ispezionare il silicone dgli oblò!!!

ragazzi, buonasera, rientro su questo post dopo 10 anni, sapreste dirmi le misure delle staffe?
