led di segnalazione funzionamento gas del frigo

ziobanjo ha scritto: Cambiando soggetto, ho un problema con i led del serbatoio acqua: il verde funziona, il giallo NON funziona ed il rosso funziona. Quale potrebbe essere il problema?

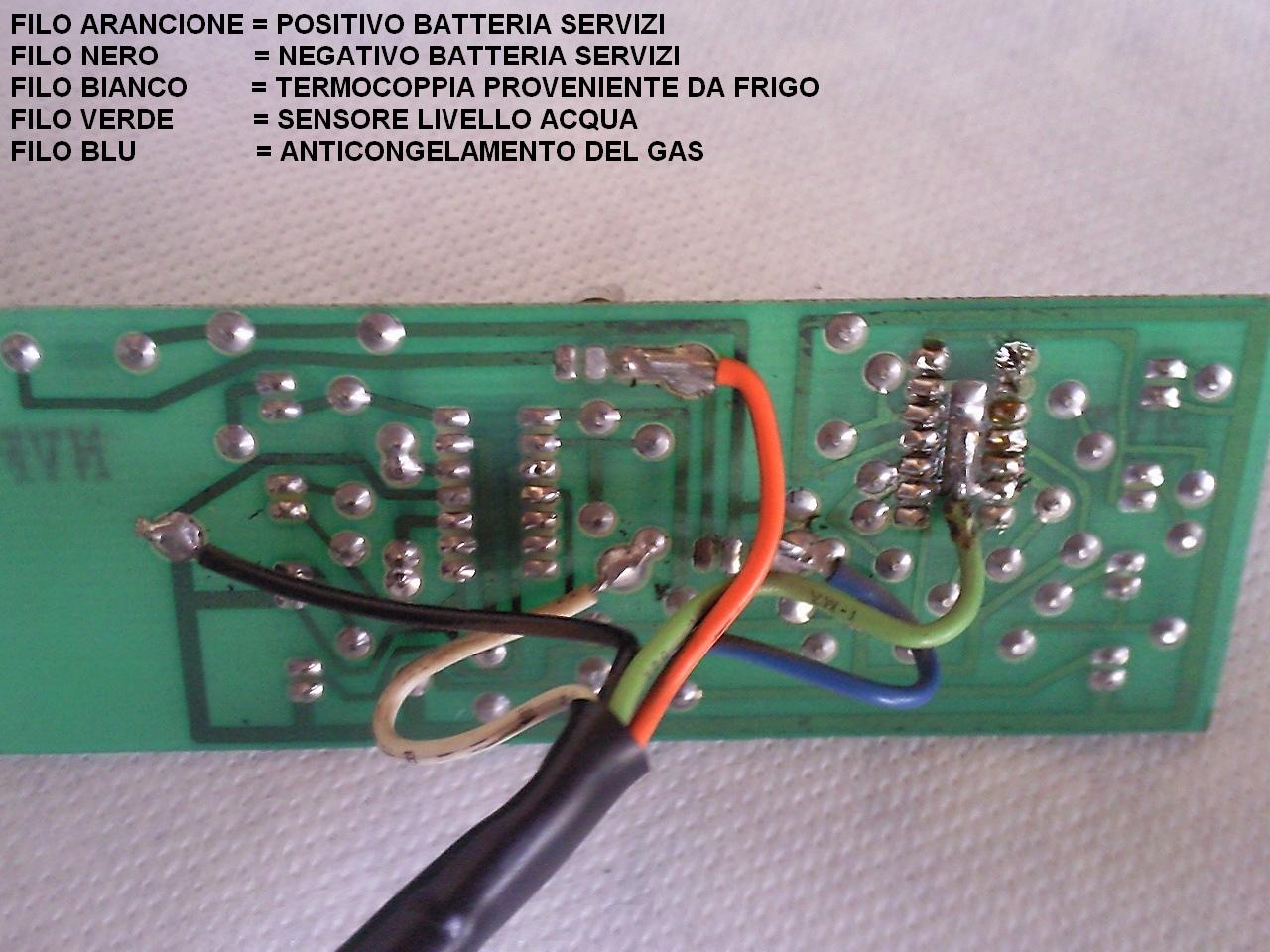

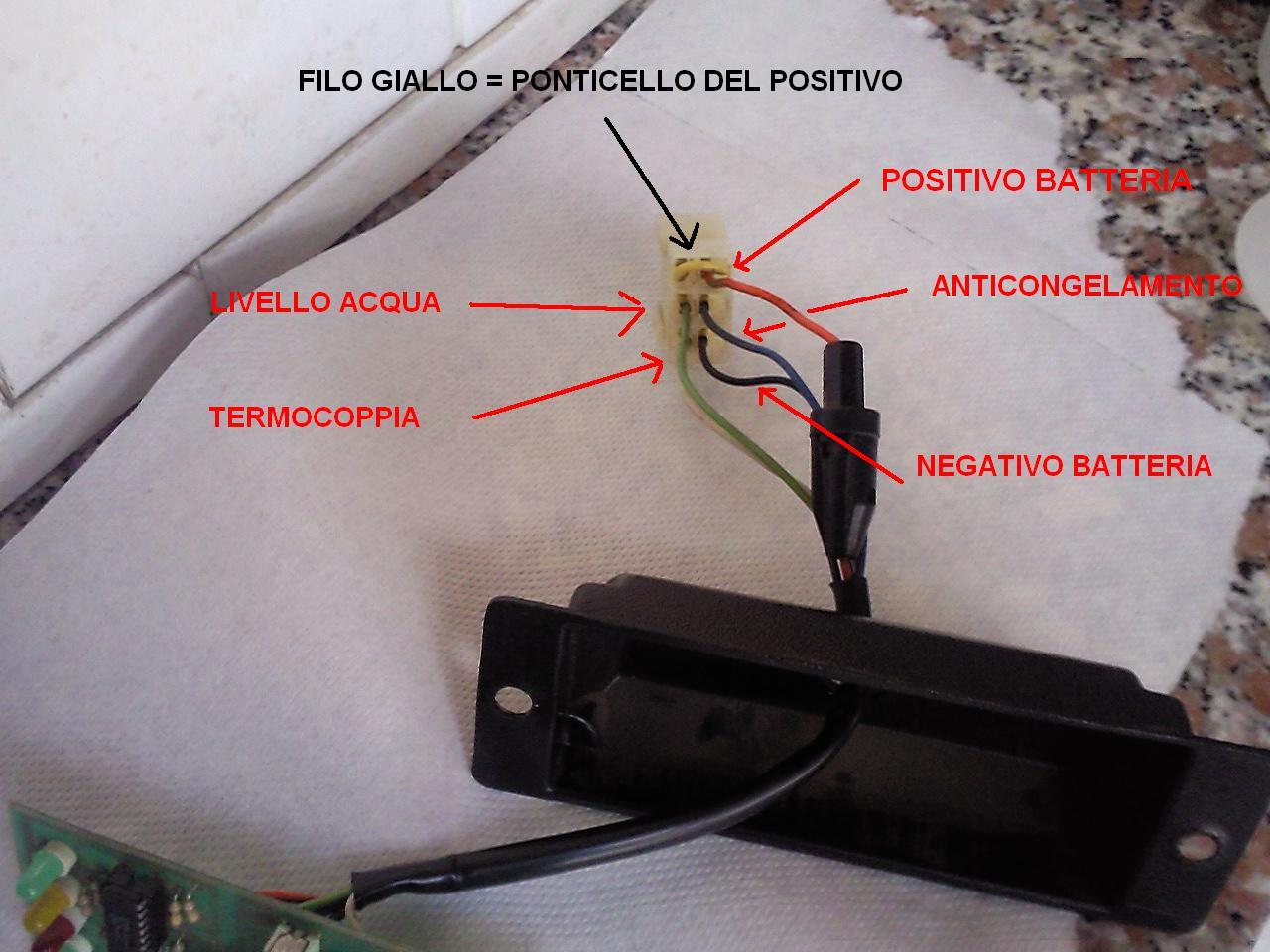

Il cavo che porta il segnale dal serbatoio dell'acqua è soltanto uno, quello verde, in foto ci sono descritti tutti quanti cosi vedi anche come sono messi nel connettore bianco

ziobanjo ha scritto: Che cosa serve quella scatoletta nera da cui escono i fili?

(forse per scatoletta nera intendi la custodia della scheda elettronica che è solamente appoggiata all'interno, altrimenti nn saprei....)

quindi se il led verde e il rosso funzionano sicuramente il problema sta o nell'integrato o è il led stesso che potrebbe essere bruciato.

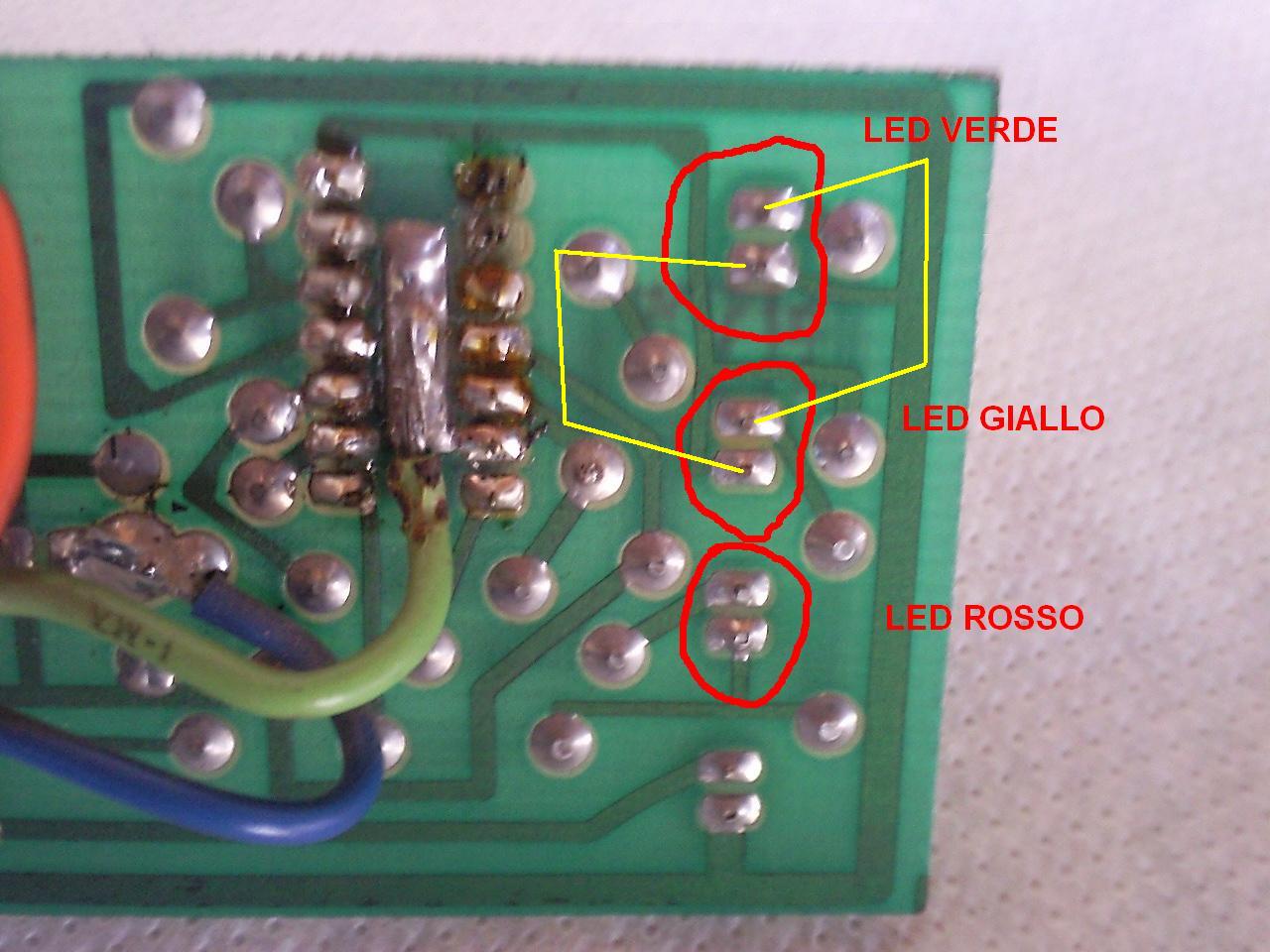

Ti consiglio di fare una prova ponticellando quando è acceso il led verde con il led giallo rispettando le polarità (meglio se ti fai aiutare da altre 2 mani, perchè è un po scomodo, o ti prepari 2 ponticelli rigidi magari con 2 attash) vedi foto

In questo modo se non si dovesse accendere il led giallo allora è lui il problema

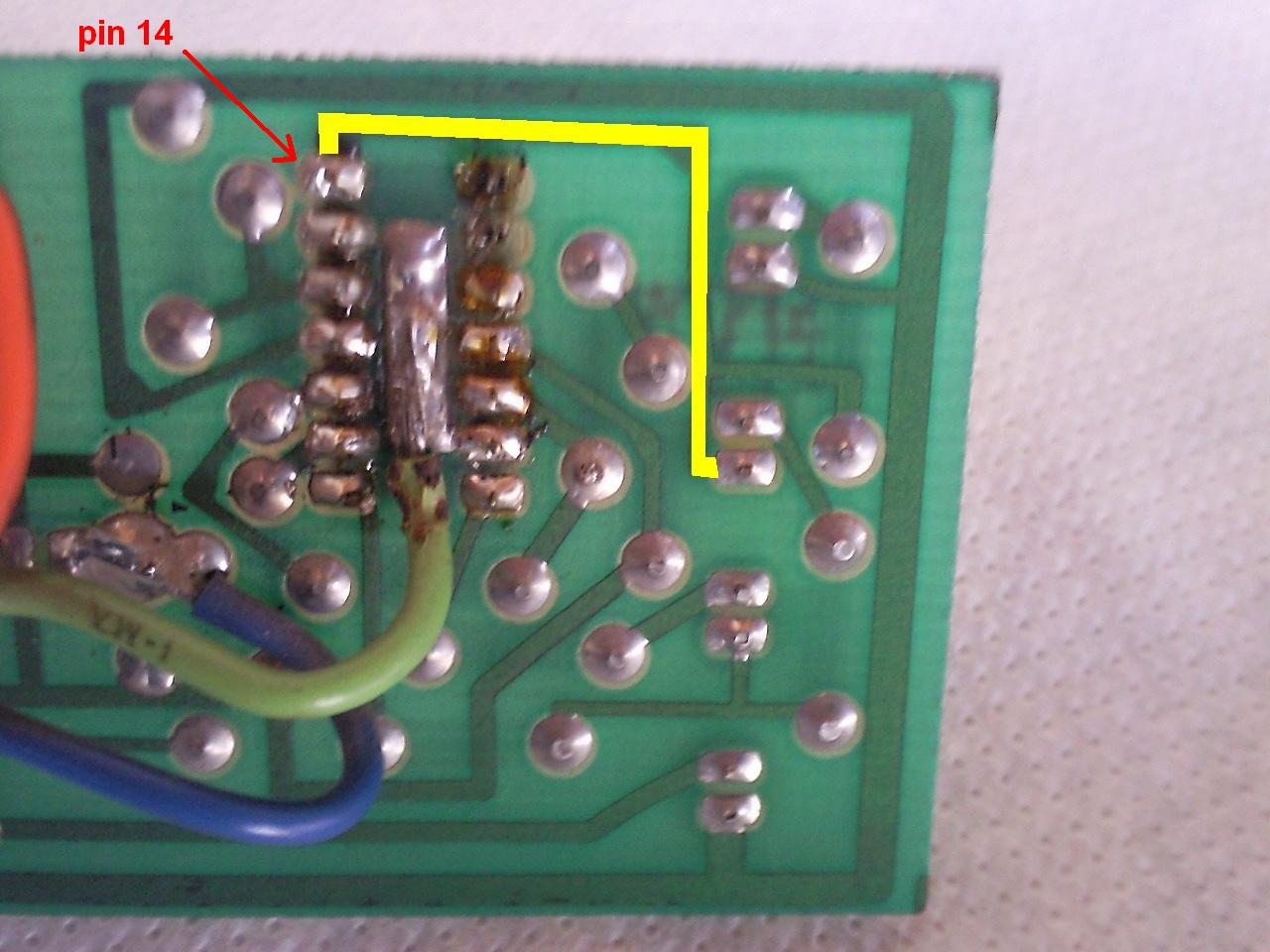

Escluderei le resistenze, al massimo compra l'integrato nuovo che in negozi di elettronica costa 1 euro e lo sostituisci.... (poichè dal pin14 esce l'alimentazione per il led giallo)

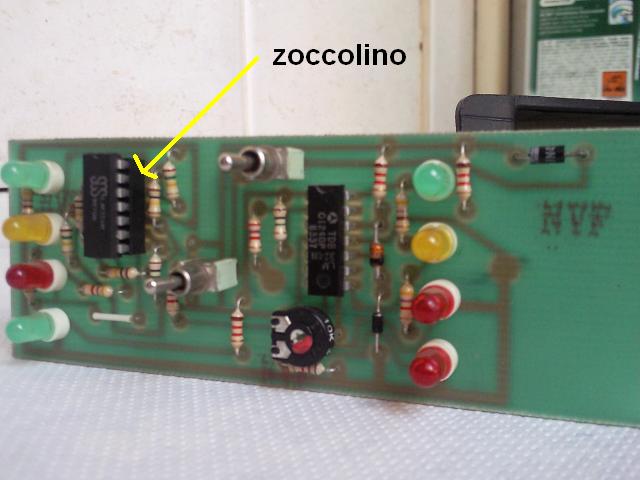

se fai questo ti consiglio di comperare anche uno zoccolino

da inserire nella basetta in modo che alla bisogna futura (spero di no, ma a me è capitato ) di cambiare integrato non devi rifarti le saldature.
Spero di esserti stato utile...

ziobanjo ha scritto: anche il mio frigo ha il problema del led che non si accende più

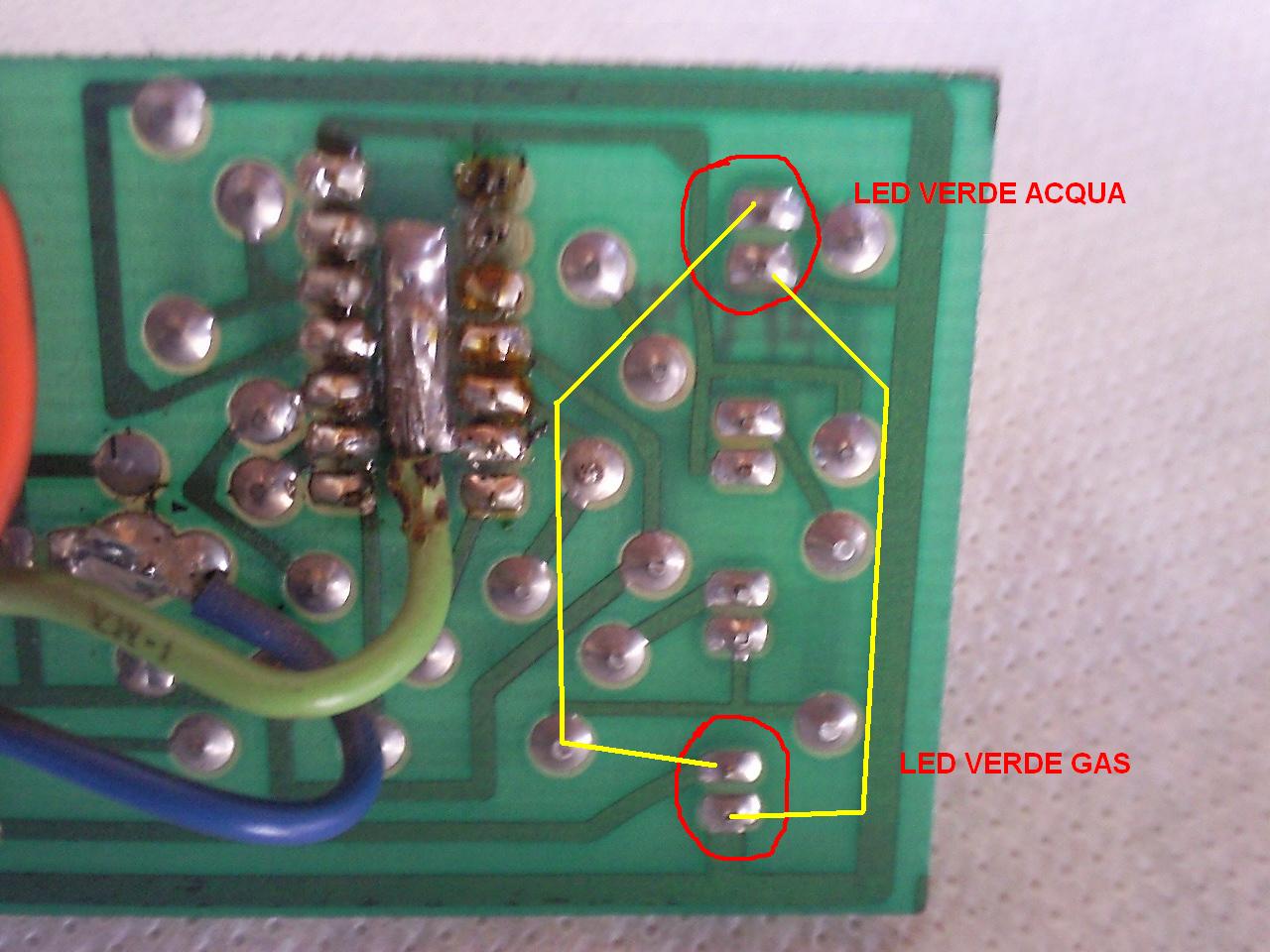

Quando provi il led giallo con il ponticello dal led verde (acceso) dell'acqua, potresti ponticellare anche quello verde del gas, cosi almeno ti levi lo sfizio se il led funziona...

Sei stato molto utile.
La scatoletta nera è quella alloggiata nel piccolo vano tecnico, da dove si accede agli elettrodi del serbatoio.
Domattina provo a inviarti una foto

Ragazzi siete dei mostri, se avessi capito qualcosa anch' io sarebbe stato bello

ziobanjo ha scritto: Sei stato molto utile.
La scatoletta nera è quella alloggiata nel piccolo vano tecnico, da dove si accede agli elettrodi del serbatoio.
Domattina provo a inviarti una foto

ok, avevo letto male, chiedo venia

domani faccio foto anch'io per vedere i collegamenti dei fili, potrebbe anche essere un elettrodo difettoso o incrostato..
ne parlavano qui

www.jokeristi.it/e107_plugins/forum/foru...p?24240.0#post_24378

colplimenti per la spiegazione.... ne ero alle prese anche io l'altro giorno con quel pannellino... avevo il led verde dissaldato...

bravissimi.... w jokeristi!!!
